526A"Невский стиль" - удобный и красивый двухэтажный дом

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
128.90121.0872.07
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)30300
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование7700
Паспорт проекта3500
Дополнительная копия проекта5000
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.46500
44000
При одновременном заказе вместе с Полным комплектом дома — скидка 40% на проект бани/гаража/беседки.
Вместе с этим проектом заказывают:
— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше

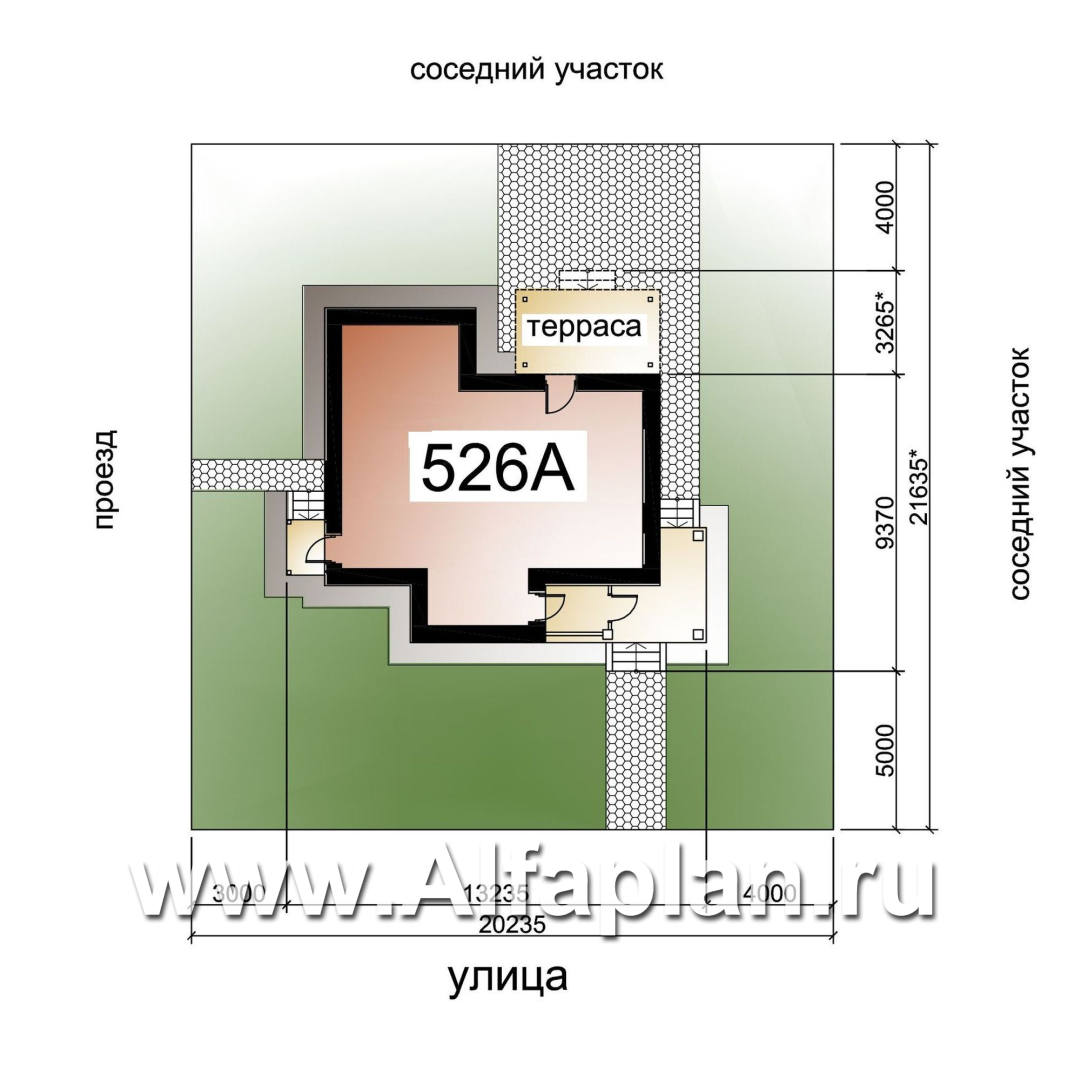

Вариант фундамента - ленточный монолитный глубиной заложения 1,6м5000

4.93641

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева
Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита
Тип наружных стенгазобетон или кирпич (альтернативно)
Тип внутренних стенкирпич
Тип перекрытиймонолитные ж/б над 1-м эт.,по деревянным балкам над 2-ым.
Тип кровлибитумная черепица
Наружная отделкадекоративная штукатурка
Наружная отделка цоколяоблицовочный камень
Высота 1-го этажавысота от пола до потолка
2.75  м
Высота 2-го этажавысота от пола до потолка
2.70  м
Утеплительминеральная вата
Окнаиз ПВХ профилей
ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Александр написал(а) 20.07.2019:

Вопрос. Возможна ли постройка данного дома на ленточном фундаменте? И если можно рассчитать объем бетона. Спасибо.

Добрый день, Александр.
Да, конечно, строительство этого  дома возможно и на ленточном фундаменте.
Если Вам нужна такая конструкция фундамента, мы можем ее разработать за небольшую доплату.
Не исключена возможность и строительва ленточного фундамента силами строителей.

Виталий из города Екатеринбург написал(а) 30.06.2019:

Здравствуйте! 1. Подскажите, пожалуйста, строительные объемы: - бетон (фундамент, перекрытия); - газоблок; - площадь кровли; - площадь штукатурки по фасаду; 2. Не совсем понятно, есть ли несущие стены на первом этаже, кроме стен периметра? Вызывают опасения достаточно значительные расстояния без поддержки.

 Добрый день, Виталий.
 На планах сайта отражена далеко не вся техническая информация.
В этом проекте действительно нет внутренних несущих стен, но есть опорные колонны.
На плане они расположены напротив эркера прихожей.
Основные показатели по расходу материалов:

Фундамент - бетон - 27,7 м3

Стены - кирпич (газобетон) - 86,1 (85) м3

Перекрытия - 11,3 м3

Кровля - 148,2 м2

Наружная отделка:

штукатурка - 198,5 м2, искусственный камень - 14,9 м2 + 18,2 м2 (цоколь)

Дмитрий написал(а) 04.10.2017:

Вопрос по проекту 526A Хотим приобрести данный проект (зеркальный), интересует расчет для наружных стен из газобетона, облицованного кирпичем,

Дмитрий, здравствуйте.

По проекту наружные стены разработаны в нескольких вариантах, что позволяет адаптировать проект к различным климатическим условиям. В наружные стены заложен газо(пено)бетон - 375(400) мм.( характеристики блока объемный вес -500 кг/м3, марка на прочность В3.5), и пустотный кирпич - 380мм.(альтернативно). Далее предусмотрен слойутеплителя 50-100 мм, толщина которого зависит от климатической зоны строительства, штукатурка. В случае необходимости замены штукатурной поверхности на лицевой кирпич, мы прикладываем к проекту типовые узлы по облицовке (бесплатно).
